マイクロ波ネットワークアナライザのご紹介
～部品や材料の高周波特性、GHz帯における材料の誘電特性などを測定することができます～
高周波部品やプリント基板のSパラメータ測定、TDRによる伝送線路のアイダイアグラム・インピーダンス解析、10 MHzから50 GHzまでの周波数に対応した材料の誘電率の測定などが可能です。
| 機器名 | マイクロ波ネットワークアナライザ |
|---|---|
| 型式 | N5245B, E5071C |
| メーカー名 | キーサイト・テクノロジー |

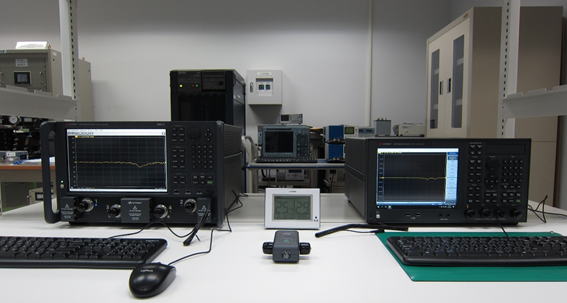

| 外観写真 |  |
| このような試験が可能です （用途） | ■高周波コンポーネント フィルタ・ミキサ・アンプ・コンバータなどのさまざまなパッシブ/アクティブ部品の Sパラメータ測定 ■高速シリアル伝送路解析 拡張TDR法による各種の高速デジタル規格（USB 2.0/3.0/3.1/Type-C、HDMI、 SATA、DisplayPort、MHL、PCIe®、100BASE-TX、10GBASE-T、10GBASE-KR、 40GBASE-KR4、BroadR-Reach、MIPITM (D-PHY/M-PHY)、Thunderbolt）に適合 した、ケーブル／コネクタ、トランスミッター／レシーバーのインピーダンス・コンプラ イアンス・テスト ■材料測定 空洞共振器法、同軸プローブ法による材料の誘電率及び誘電正接の測定 同軸管や導波管を用いた反射係数法・Sパラメータ法による材料の複素誘電率・ 複素透磁率の測定 ■電磁シールド特性評価 KEC法、同軸管法によるシート材料の電磁シールド特性の評価 |
| 仕様 | ■本体 N5245B (Option 423) 周波数レンジ 10 MHz～50 GHz テストポート 2.4 mm、4ポート ソフトウェア機能 自動フィクスチャ除去、拡張タイムドメイン解析、ベクトル及び スカラー ミキサー／コンバータ測定、利得圧縮測定、相互変調歪み測定、 真の差動 E5071C(Option 4K5) 周波数レンジ 300 kHz～20 GHz テストポート 3.5 mm、4ポート ソフトウェア機能 周波数オフセット機能、拡張タイムドメイン解析 ■校正モジュール N4693D 2.4 mm 2ポート 電子校正（ECal）モジュール（DC～50 GHz） N4433A 3.5 mm 4ポート 電子校正（ECal）モジュール（300 kHz～20 GHz） ■材料測定 N1500A 材料測定ソフトウェア（伝送ライン法／フリースペース法／空洞共振器法／同軸プローブ法／平行平板法／インダクタンス法） 85072A 10 GHzスプリットシリンダー共振器 N1501A 誘電体プローブキット 10 MHz～50 GH（-40℃～200℃） 39mm同軸管、7mm同軸管、K／Kaタイプ導波管（キーコム社製） MA8602B 電磁シールド特性試験器（KEC法）（アンリツ社製） |
| 設置場所 | 群馬産業技術センター（前橋） |
| 担当係 | 電子機械係 |
| 連絡先 | ＴＥＬ：０２７－２９０－３０３０ |
| 導入年度 | 平成３０年度 |
| 補助事業名 | 地方創生拠点整備交付金事業 |
