高精度三次元座標測定機のご紹介
～ 製品の寸法や形状測定をすることができます ～
東毛産業技術センターに世界最高精度の三次元座標測定機（ミツトヨ LEGEX776）を導入し、平成２９年３月１日より運用を開始します。本測定機はスキャニングプローブ、ロータリーテーブルを備え、複雑形状の高精度測定が可能となります。
| 機器名 | 高精度三次元座標測定機 |
|---|---|
| 型式 | ＬＥＧＥＸ７７６ |
| メーカー名 | 株式会社ミツトヨ |

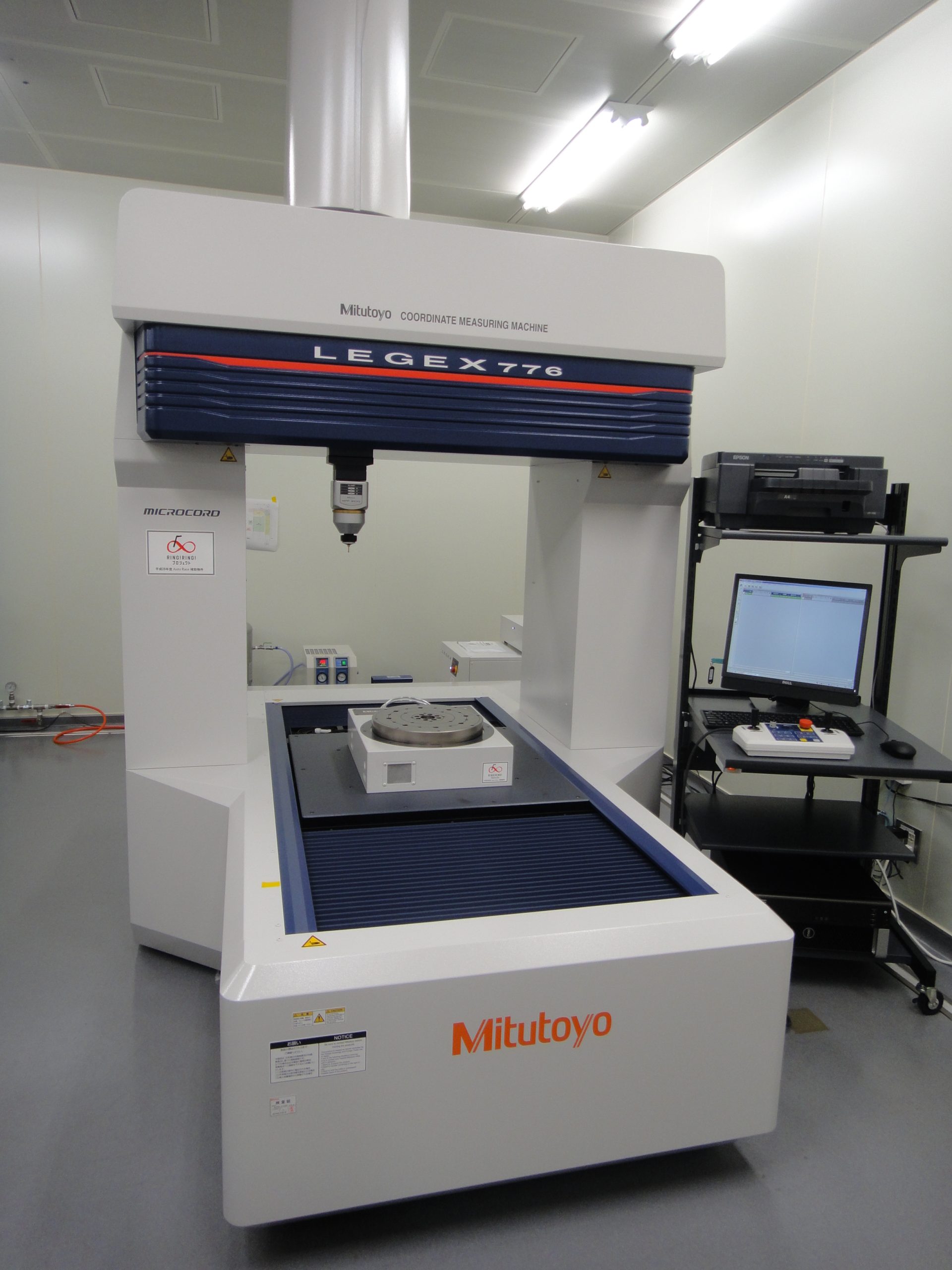

| 外観写真 |  |
| このような試験が可能です （用途） | ・本測定機は、製品の寸法や形状を高精度に測定します。 ・スキャニング測定機能により、測定物表面上の連続した2次元断面形状を取得します。 ・ロータリーテーブルにより、測定物を回転させた測定を可能とします。 ・世界最高精度での測定を実現します。 |
| 仕様 | ■構成 ・本体： LEGEX776 ・プローブ： MPP-310Q ・ロータリーテーブル： MRT320 ■本体仕様 ・測定範囲： 700 mm×700 mm×600 mm ・最小表示量： 0.00001mm ・測定物最大積載質量： 500 kg ■本体精度 ・長さ測定誤差（E0,MPE）： 0.28+L/1000 ㎛ L=任意測定長（単位：mm） ・長さ測定誤差（E150,MPE）： 0.38+L/1000 ㎛ L=任意測定長（単位：mm） ・繰り返し精度（R0,MPL）： 0.28 ㎛ ・スキャニング誤差（MPETHP）： 1.1 ㎛ （60 s） ・シングルスタイラス形状誤差（PFTU,MPE）： 0.4 ㎛ ■ロータリーテーブル仕様 ・最小表示： 0.0001 度（0.36 秒） ・割り出し精度： ±0.9 秒 ・回転中心振れ： 1 ㎛ ・テーブル振れ： 2 ㎛ ・測定物最大質量： 100 kg ・テーブル寸法： φ320 mm、 高さ150 mm |
| 設置場所 | 東毛産業技術センター(太田) |
| 担当係 | 技術支援係 |
| 連絡先 | ＴＥＬ：０２７６－４０－５０９０ |
| 導入年度 | 平成２８年度 |
| 補助事業名 | 平成28年度 公益財団法人JKA 小型自動車等機械工業振興補助事業 （オートレースの補助）  |
