複合材料試験機のご紹介
～比較的強度の低い材料の強度試験をすることができます～
金属の極薄板や樹脂（プラスチックやフィルムなど）等、比較的強度の低い材料の強度試験（引張試験、曲げ試験、圧縮試験）を行うことができます。
| 機器名 | 複合材料試験機 |
|---|---|
| 型式 | 5966 |
| メーカー名 | インストロン社 |

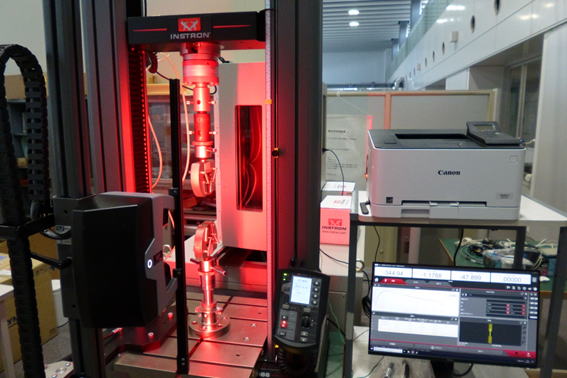

| 外観写真 |  |
| このような試験が可能です （用途） | 金属の極薄板や樹脂（プラスチックやフィルムなど）等、比較的強度の低い材料の強度試験を行う試験機です。 非接触のビデオ伸び計を利用したデジタル画像相関法による評価が可能で一般的な２点間の伸びだけでなく局部的な変形などを評価することが可能です。 また、恒温槽を利用することにより各種温度環境での試験が可能となっています。 |
| 仕様 | ○最大荷重容量 10kN 小負荷用 500N ○精度 10kN～10Nの範囲で指示値の±0.5%以下 500N～0.5Nの範囲で指示値の±0.5%以下 ○クロスヘッド移動量 1640mm ○試験速度 0.001mm/min～1500mm/min ○ビデオ伸び計 視野240mmにてISO 9513:2012 0.5級 490Hz デジタル画像相関法(DIC)による評価が可能(50Hz) ○恒温槽 温度範囲 -40℃～250℃ 温度精度 ±2℃ 内部寸法 幅240mm×奥行230mm×高さ601mm |
| 設置場所 | 群馬産業技術センター（前橋） |
| 担当係 | 応用機械係 |
| 連絡先 | ＴＥＬ：０２７－２９０－３０３０ |
| 導入年度 | 平成３０年度 |
| 補助事業名 | 地方創生拠点整備交付金事業 |
