アコースティックカメラのご紹介
～製品の騒音状況を可視的に表示することができます～
リアルタイム音源探査用のシステムです。カメラで撮影した画像の上に騒音マップを可視的に表示することができます。
| 機器名 | アコースティックカメラ |
|---|---|
| 型式 | 9712-W-FEN 型 アコースティック カメラ および 8781 型 PULSE Reflex アレイアナリシス |
| メーカー名 | HBK社 |

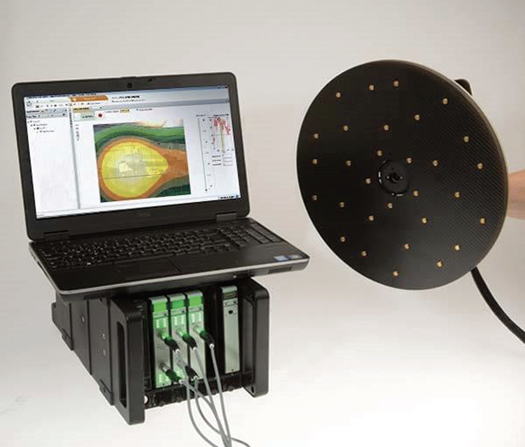

| 外観写真 |  |
| このような試験が可能です （用途） | ・リアルタイムでの製品動作時の騒音源の探知 ・音漏れ箇所の探知 ・工場や事務所などでの騒音源、騒音侵入箇所の探知 |
| 仕様 | ■周波数範囲 ： １００Hz～１２kHz ・近距離場、反射板なし（SONAH） ： １００Hz～３kHz ・遠距離場、反射板使用（ビームフォーミング） ： １kHz～１２kHz ■マイクロホン数 ： ３０ ■カメラ ： ・フレームレート ： １５fps ・ピクセル ： １２８０×１０４０ ・画角 ： ７６° |
| 設置場所 | 東毛産業技術センター(太田) |
| 担当係 | 光計測係 |
| 連絡先 | ＴＥＬ：０２７６－４０－５０９０ |
| 導入年度 | 平成３０年度 |
| 補助事業名 | 地方創生拠点整備交付金事業 |
