電気電子標準計測設備のご紹介
～ 生産現場における各種計器の品質管理から、製品の開発支援、信頼性評価や研究開発まで、幅広く活用することが可能です ～
群馬産業技術センターに「電気電子標準計測設備」を導入しました。 産業界における多様な電気計器の校正や、高精度が要求される最先端の電気計測にご利用いただけます。
電気電子標準計測設備のご紹介
| 機 器 名 | 電気電子標準計測設備 |
|---|---|
| 型 式 | （１）マルチファンクション校正器（5730A） （２）トランスコンダクタンス増幅器（52120A） （３）リファレンス・マルチメーター（8588A） （４）プレシジョンパワーアナライザ（WT5000） （５）交流電力校正器（LS3300） （６）交流標準電圧電流発生器（2558A） （７）ディケード標準抵抗器（ADR6102M、ADR6104M） （８）ディケード抵抗ボックス（日本ファインケム、DR26600） （９）標準用計器用変圧器（デンソクテクノ、PTP-664G） |
| メーカー名 | FLUKE、横河計測株式会社、アルファ・エレクトロニクス株式会社他 |

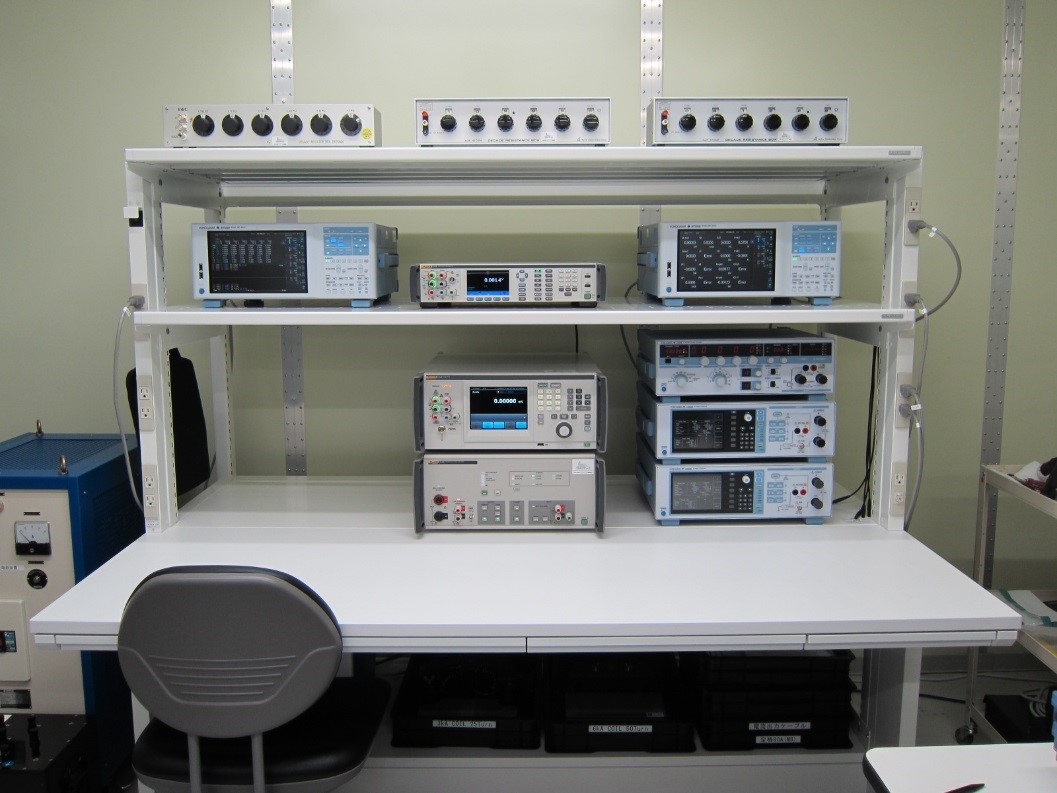

| 外観写真 |  |
| このような試験が可能です （用途） | ・電圧計、電流計、抵抗計の校正 ・電力計、周波数計、位相計、力率計の校正 ・デジタル計器、直動式指示計器（アナログ計器）の校正 ・絶縁抵抗計、耐圧試験器の校正 ・アース導通試験器、漏れ電流計の校正 ・クランプ電流計、クランプ電力計の校正 ・電気自動車用モータなどのインバータ電力計測、モータ効率の測定 ・太陽光発電やパワーコンディショナなどの電力変換効率の測定 ・IoT機器などの省電力機器向けの時間変動の大きな微小電力の測定 ・製品の定格電流、定格消費電力の測定 |
| 仕 様 | （１）マルチファンクション校正器 ・DC電圧 設定範囲 0～±1100 V ・AC電圧 設定範囲 220μV～1100 V、10 Hz～1 MHz ・DC電流 設定範囲 0～±2.2 A ・AC電流 設定範囲 9μA～2.2 A、10 Hz～10 kHz ・抵抗 設定範囲 0～100 MΩ、×1及び×1.9の18抵抗値 （２）トランスコンダクタンス増幅器 ・出力電流 0 A～120 A、DC～10 Hz to 10 kHz ・3000 A用25 ターン・コイル ・6000 A用50 ターン・コイル （３）リファレンス・マルチメーター ・DC電圧 測定レンジ 100 mV～1000 V ・AC電圧 測定レンジ 10 mV～1000 V、1 Hz～10 MHz ・抵抗 測定レンジ 1Ω～10 GΩ ・DC電流 測定レンジ 10μA～30 A ・AC電流 測定レンジ 10μA～30 A、1 Hz～100 kHz ・デジタイズ電圧 100 mV～1000 V、5 Mサンプル／秒、最大20 MHz BW ・デジタイズ電流 10μA～30 A、5 Mサンプル／秒、最大4 MHz BW ・周波数 測定レンジ 1 Hz～10 MHz（電圧） 測定レンジ 1 Hz～100 kHz（電流） ・温度 RPT／熱電対、1年仕様最良値（信頼度95%）±5 mK ・静電容量 測定レンジ 1 nF～100 mF （４）プレシジョンパワーアナライザ ・電力基本確度 ±（0.01 % of reading + 0.02 % of range）（50/60 Hz） ・DC電力基本確度 ±（0.01 % of reading + 0.02 % of range） ・力率の影響 ±0.02 % of S ・測定帯域 DC, 0.1 Hz～10 MHz（電圧）、DC, 0.1 Hz～5 MHz（電流）、DC, 0.1 Hz～1 MHz（電力） （参照標準）・30 Aエレメント×2ユニット、5 Aエレメント×2ユニット （常用標準）・30 Aエレメント×3ユニット、5 Aエレメント×3ユニット ・波形データストリーミング機能 ・モータ評価機能（トルク、回転数、入力チャネル数４） （５）交流電力校正器 ・交流電圧 確度保証範囲10 mV～1250 V ・交流電流 確度保証範囲0.3 mA～62.5 A ・周波数 確度保証範囲40 Hz～1200 Hz ・交流電力 確度±450 ppm（50/60 Hz） ・校正対象 単相2線、単相3線、三相3線 ・校正項目 電圧／電流／周波数／有効電力／無効電力／力率／位相角 （６）交流標準電圧電流発生器 ・交流電圧 確度保証範囲1.00 mV～1200 V ・交流電流 確度保証範囲 1.00 mA～60.00 A ・基準周波数 出力範囲 40 Hz～1000 Hz （７）ディケード標準抵抗器 ・設定範囲 0.100 Ω～1.111 110 kΩ、分解能0.001 Ω ・設定範囲 0.1 Ω～111.111 0 kΩ、分解能0.1 Ω （８）ディケード抵抗ボックス ・設定範囲 1 MΩ～1111.110 GΩ、6ダイヤル ・レンジ 1M/10M/100M/1G/10G/100GΩ ・端子形状 BNC-HVコネクタ （９）標準用計器用変圧器 ・電気的特性 JIS C 1731に適合 ・階級 0.1 ・定格一次電圧 6600 V, 3300 V, 2200 V, 1100 V ・定格二次電圧 110 V |
| 設置場所 | 群馬産業技術センター（前橋） |
| 担 当 係 | 電子機械係 |
| 連 絡 先 | ＴＥＬ：０２７－２９０－３０３０ |
| 導入年度 | 令和４年度 |
| 補助事業名 | 2022年度 公益財団法人JKA小型自動車等機械振興補助事業 （オートレースの補助）  |
